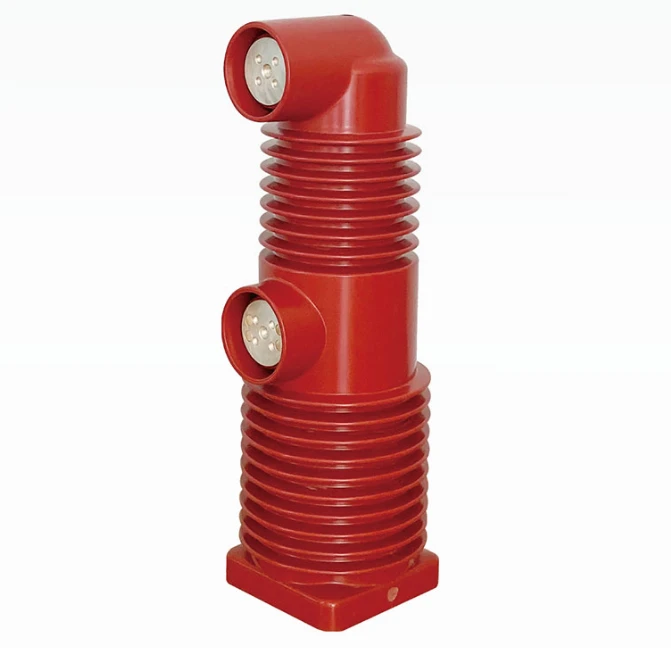

12 ~ 40.5kV Вградени стълбове на прекъсвача

Преглед

12-40. 5kV запечатан полюс за прекъсвачи е ключов компонент, използван в прекъсвачите със средно и високо напрежение, използван главно за изолация и дъгова гасене. Запечатаният полюс използва твърди изолационни материали (като епоксидна смола), за да капсулира проводимата част и дъговата камера за гасене на прекъсвача заедно. Той има висока изолация, устойчивост на времето и механична якост и е подходящ за електроенергийни системи с нива на напрежение от 12 kV до 40,5kV.

Основни характеристики

★ Висока изолация:

Запечатаният полюс използва твърди изолационни материали като епоксидна смола, която има отлична изолация на изолационните характеристики и може ефективно да предотврати влиянието на външната среда (като влажност, прах и т.н.) върху оборудването.

★ Компактен дизайн:

Запечатаният полюс интегрира проводимата част и камерата за погасяване на дъгата, с компактна структура, която намалява обема и теглото на оборудването и е лесен за инсталиране и поддръжка.

★ Висока надеждност:

Твърдият изолационен материал има добра устойчивост на стареене и устойчивост на времето, може да работи стабилно за дълго време в тежки среди и да намали степента на отказ.

★ Защита на околната среда:

Запечатаният полюс не използва SF6 газ, избягва излъчването на парникови газове и отговаря на изискванията за опазване на околната среда.

★ Без поддръжка:

Поради използването на твърди изолационни материали, запечатаните стълбове изискват почти никаква поддръжка, намалявайки оперативните разходи.

Сценарии на кандидатстване

Запечатаните стълбове се използват широко в следващите полета:

★ Подстанции:Използва се в разпределителни системи с нива на напрежение от 12kV до 40,5kV.

★ Индустриални енергийни системи:Подходящ за защита на мощността в индустриални обекти като фабрики и мини.

★ Градски разпределителни мрежи:Използва се за разпределение на мощността и защита на градските енергийни мрежи.

★ Нови енергийни полета:Защита на нови системи за производство на енергия като вятърни централи и фотоволтаични електроцентрали.

Технически параметър

12kv: ep 12-630-25, ep12/1250-25, ep12/1250-31. 5
Име на параметъра	параметър
Номинално напрежение	12kV
Оценен ток	630/1250A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	48kv
Номинална светкавица импулс издържа на напрежение	85kv
Номинална тока с късо съединение	25/31.5ka
Оценен връх издържа на ток	63/80ka
Оценен ток с късо съединение (пикова стойност)	63/80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Оценено кратко време издържа на ток	25/31.5ka
Механичен живот	30000 пъти
Свържете се с самозаключващата сила	100±30N
Реакционна сила на контакт при оценено разстояние на отваряне	200±30N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равни на 25μ Ω
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	По -малко или равни на 2,5 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

24kv: EP24/1250-31. 5, EP24/1600-31. 5
Име на параметъра	параметър
Номинално напрежение	24kV
Оценен ток	1250/1600A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	65/79kv
Номинална светкавица импулс издържа на напрежение	125kv
Номинална тока с късо съединение	31.5ka
Оценен връх издържа на ток	80ka
Оценен ток с късо съединение (пикова стойност)	80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Оценено кратко време издържа на ток	31.5ka
Механичен живот	30000 пъти
Свържете се с самозаключващата сила	100±30N
Реакционна сила на контакт при оценено разстояние на отваряне	200±30N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равна на 25μΩ
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	По -малко или равна на 2 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

24kv: EP24/630-20, EP24/1250-25
Име на параметъра	параметър
Номинално напрежение	24kV
Оценен ток	630/1250A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	65/79kv
Номинална светкавица импулс издържа на напрежение	125kv
Номинална тока с късо съединение	20/25ka
Оценен връх издържа на ток	50/63ka
Оценен ток с късо съединение (пикова стойност)	50/63ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Оценено кратко време издържа на ток	25/31.5ka
Механичен живот	30000 пъти
Свържете се с самозаключващата сила	100±30N
Реакционна сила на контакт при оценено разстояние на отваряне	200±30N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равна на 25μΩ
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	По -малко или равна на 2 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

24kv: EP24/2000-31. 5
Име на параметъра	параметър
Номинално напрежение	24kV
Оценен ток	2000A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	65kv
Номинална светкавица импулс издържа на напрежение	125kv
Номинална тока с късо съединение	31.5ka
Оценен връх издържа на ток	80ka
Оценен ток с късо съединение (пикова стойност)	80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Продължителност на късо съединение с номинална оценка	4S
Механичен живот	10000 пъти
Свържете се с самозаключващата сила	200±30N
Реакционна сила на контакт при оценено разстояние на отваряне	320±30N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равна на 25μΩ
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	3.8 ± 0. 3 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

40.5kv: EP40.5/1600-25, EP40.5/2000-25, EP40.5/1600-31. 5, EP40.5/2000-31. 5
Име на параметъра	параметър
Номинално напрежение	40.5kv
Оценен ток	1600/2000A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	95kv
Номинална светкавица импулс издържа на напрежение	185kv
Номинална тока с късо съединение	25/31.5ka
Оценен връх издържа на ток	80ka
Оценен ток с късо съединение (пикова стойност)	80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Оценено кратко време издържа на ток	25/31.5ka
Механичен живот	10000 пъти
Свържете се с самозаключващата сила	250±60N
Реакционна сила на контакт при оценено разстояние на отваряне	340±60N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равни на 25μ Ω
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	По -малко или равна на 1,7 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

40.5kv: EP40.5/1250-31. 5
Име на параметъра	параметър
Номинално напрежение	40.5kv
Оценен ток	1250A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	95kv
Номинална светкавица импулс издържа на напрежение	185kv
Номинална тока с късо съединение	31.5ka
Оценен връх издържа на ток	80ka
Оценен ток с късо съединение (пикова стойност)	80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Продължителност на късо съединение с номинална оценка	4S
Механичен живот	10000 пъти
Свържете се с самозаключващата сила	110±40N
Реакционна сила на контакт при оценено разстояние на отваряне	210±40N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равни на 25μ Ω
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	6.8 ± 0. 3 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

40.5kv: EP40.5/2500-31. 5
Име на параметъра	параметър
Номинално напрежение	40.5kv
Оценен ток	2500A
Номинална честота	50Hz
Номинална честота на мощността с кратко време издържа на напрежение (1 мин)	95kv
Номинална светкавица импулс издържа на напрежение	185kv
Номинална тока с късо съединение	31.5ka
Оценен връх издържа на ток	80ka
Оценен ток с късо съединение (пикова стойност)	80ka
Номинални счупване на тока с къси вериги	30 пъти
Оценен отзад-обратно кондензатор Банк Банк, който нарушава тока*	400A
Оценен единичен кондензатор Банк Банк Текущ ток*	630A
Продължителност на късо съединение с номинална оценка	4S
Механичен живот	10000 пъти
Свържете се с самозаключващата сила	200±40N
Реакционна сила на контакт при оценено разстояние на отваряне	400±40N
Съпротивление на контура в долната граница на номиналното работно налягане	По -малко или равни на 25μ Ω
Период на съхранение	20 години
Свържете се с допустимата дебелина на износване	3 мм
Преместване на теглото на частта	7.8 ± 0. 3 кг

Механични параметри на съвпадащия вакуум превключвател

Забележка: * е оценената стойност при поискване

Предимства

★ Висока безопасност:Твърдите изолационни материали избягват риска от изтичане на газ и подобряват безопасността на оборудването.

★ дълъг живот:Животът на дизайна на запечатания полюс обикновено може да достигне повече от 20 години.

★ Силна адаптивност:Подходящ за различни сложни среди, като голяма надморска височина, висока влажност, високо замърсяване и др.
