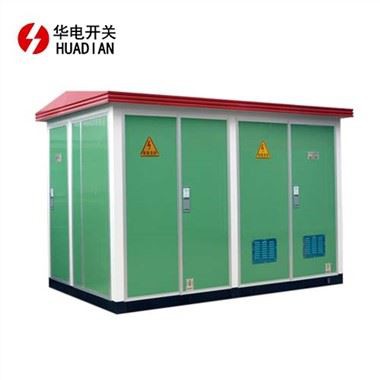

YB6 Интелигентна цялостна подстанция

Преглед:

Тази интелигентна интегрирана трансформаторна подстанция (YB6 интелигентна цялостна подстанция) е национализиран тип американска подстанция, разработена от HUADIAN ELECTRIC Company.

Като важен захранващ блок в кабелната разпределителна мрежа, той е интегриран сглобяем продукт за управление на високо напрежение, защита, трансформация на мощност и разпределение на мощността, който се използва широко в градската и селската разпределителна мрежа.

Превключвателят за високо напрежение и предпазителят за високо напрежение се поставят в трансформаторното масло, така че този продукт има две структурни форми на една кутия и разделена кутия с тялото на трансформатора. Маслената кутия е с напълно запечатана структура с индикатор за температура на маслото, нивомер на маслото, манометър, предпазен клапан и клапан за източване на маслото за наблюдение на работното състояние на трансформатора.

Този вид интелигентна цялостна подстанция има три вида режими на захранване: тип пръстеновидна мрежа, тип терминал и тип захранване.

За да накара интелигентната всеобхватна подстанция YB6 да отговаря по-добре на действителните изисквания на електрическата мрежа в Китай, HUADIAN Company насърчава предпазител от сух тип с щепсел и издърпване и стопяването на проводника на предпазителя няма ефект върху работата на трансформаторното масло.

Според сложната степен на изходящите изисквания за ниско напрежение, този продукт има три вида корпуси - стандартен тип, подсилен тип и интегриран тип, в резултат на което клиентите и дизайнерските агенти имат повече възможности за избор.

Структурни характеристики:

Рамковата структура на интелигентната цялостна подстанция YB6 е изработена от канална стомана и ъглова стомана с по-висока механична якост. Корпусът е направен от плоча от алуминиева сплав с гладка повърхност, красиви очертания и по-добра антикорозионна производителност, основата на тялото на кутията е 300~600 mm по-висока от земята.

Всички врати на корпуса на интелигентната цялостна подстанция YB6 са отворени навън, а ъгълът на отваряне е по-голям от 90 градуса и е зададен с устройство за местоположение, дръжки, секретна врата, както и вградени ключалки, които имат функциите за защита от дъжд , защита срещу блокиране и ръжда.

Корпусите на интелигентните цялостни подстанции YB6 са с напълно запечатана устойчива на кражба структура. за да се осигури работа при нормална температура на околния въздух, температурата на цялото електрическо оборудване не може да надвишава максимално допустимата температура, а тялото на кутията има достатъчно естествени вентилационни отвори и мерки за топлоизолация.

Тялото на подстанцията на сглобяемата подстанция е проектирано със специален заземителен проводник, върху който има повече от 2 фиксирани свързващи клеми, свързани към заземителната мрежа и върху които има очевидни заземителни знаци.

Нормални условия на употреба:

1. Околна температура: максимум +40 градуса, минимум-30 градуса;

2. Надморска височина: По-малка или равна на 1000m;

3.Скорост на вятъра: Около 34m/s (По-малко или равно на 700Pa);

4. Влажност: Средна дневна относителна влажност По-малка или равна на 95%; Средна месечна относителна влажност По-малко или равно на 90%;

5.Shake-roof: Ниво ускорение По-малко или равно на 0.4m/s; вертикално ускорение По-малко или равно на 0.15m/s;

6. Градиент на монтажната позиция: По-малък или равен на 3 градуса;

7.Инсталационна среда: околният въздух не е очевидно замърсен с корозивен или запалим газ и няма силно усещане за удар.

8. Моля, преговаряйте с компанията, когато закупеният продукт е извън посочените по-горе условия.

Основните технически параметри на прекъсвачите:

Главна верига:

（Единица: mm）
