„Контакти със сливов цвят“, „стационарни контакти“ и „контактни рамена“са критични компоненти за електрическо свързване в разпределителни уредби за средно и високо{0}}напрежение (като прекъсвачи, разединители и колички за разпределителни уреди). Заедно те образуват текущия път и точките на свързване и прекъсване.
 |
 |
 |
1. Контакт с форма на венчелистче-
Дефиниция и форма:Наречен поради своята подобна на венчелистче-форма, той обикновено се състои от множество независими „венчелистчета“ (т.е. контактни пръсти), подредени в пръстен, с кух център. Това е вид подвижен контакт.
Принцип на работа:Венчелистчетата на контакта с форма на венчелистче- са еластични. Когато се вкара и съедини с неподвижен контакт (обикновено цилиндричен контакт), венчелистчетата се разтварят и разчитайки на собствения си еластичен натиск, плътно захващат повърхността на неподвижния контакт, образувайки множество успоредни контактни точки.
Основни предимства:
Само{0}}ефект на самопочистване: По време на поставяне и отстраняване триенето между венчелистчетата и повърхността на неподвижния контакт изстъргва оксидния слой и мръсотията, като поддържа добър електрически контакт.
Много{0}}точков контакт, добро разсейване на топлината: Множеството контактни пръсти осигуряват множество паралелни токови пътища, намалявайки съпротивлението на контакта, което води до висок капацитет на ток и добро разсейване на топлината.
Електродинамична стабилност: Когато преминава ток на късо{0}} съединение, огромната електродинамична сила кара венчелистчетата да се захванат още по-здраво, предотвратявайки отделянето на контактите поради електрическо отблъскване, което води до изключително висока стабилност.
Лесен монтаж и поддръжка: Обикновено се инсталира като модулен компонент.
Приложения:Широко използван в приложения, изискващи често поставяне и премахване или където се изисква изключително висока надеждност на контакта, най-често като подвижен контактен край на разпределителна апаратура на прекъсвача.

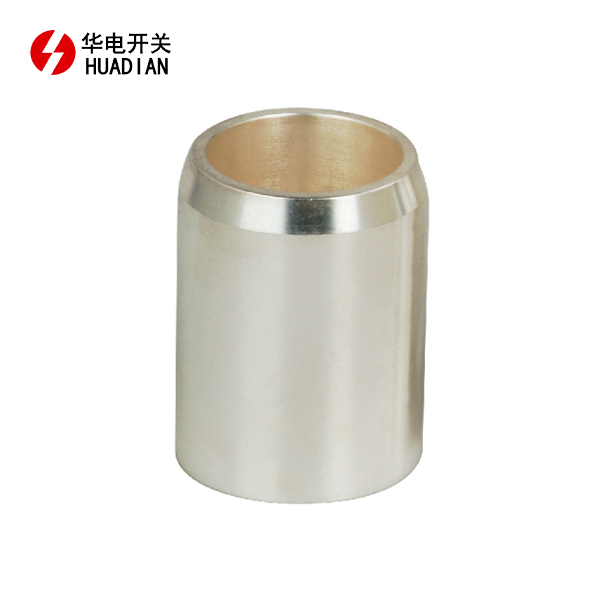

2. Стационарен контакт
определение:Проводим компонент, който е свързан с движещ се контакт и остава фиксиран по време на работа.
форма:Когато е сдвоен с контакт тип лале, стационарният контакт обикновено е гладък, цилиндричен проводящ прът (известен също като „контактна основа“ или „неподвижен контактен държач“).
функция:Осигурява стабилен интерфейс за връзка за получаване на вмъкването на контакта на лалетата. Обикновено се фиксира към отделението за шини или стационарна контактна кутия на разпределителната уредба.
Изисквания:Повърхността трябва да е гладка и плоска, с добра проводимост и устойчивост на износване.
3. Контактно рамо
определение:Това е проводящият мост и носещата конструкция, свързващи тялото на прекъсвача (като движещия се край на вакуумния прекъсвач) с външните контакти на лалета.
Структура:Обикновено това е твърд проводящ метален прът (медна или алуминиева сплав), като единият край е свързан към вътрешния движещ се проводящ прът на прекъсвача, а другият край е снабден с контактния възел на лалета.
Функции:
Механична опора: Поддържа контактите на лалетата и, задвижвана от работния механизъм, премества контактите на лалетата в линейно движение, за да ги постави или извади от неподвижните контакти.
Проводим път: Провежда ток от вътрешността на прекъсвача към външните контакти на лалета и след това към неподвижните контакти.
Ключова роля:Дължината, твърдостта и траекторията на движение на контактното рамо определят дали контактите на лалетата могат точно и плавно да се подравнят и да се вмъкнат в неподвижните контакти, което е от решаващо значение за осигуряване на плавна работа на разпределителното устройство.
4. Съвместната работна връзка на трите компонента (вземайки прекъсвач за средно{1}}напрежение-за пример)
Можем да разберем това, използвайки проста аналогия с „ръка-ръка-гнездо“:
Контактното рамо е като "рамото".
Контактът на лалето е като "ръка" (гъвкава, хващаща ръка), инсталирана в края на рамото.
Стационарният контакт е като "цилиндричната фасунга" на стената.
Работен процес:
При затваряне на веригата работният механизъм на прекъсвача задвижва контактното рамо (рамо) напред. Контактът лале (ръка) в края на рамото се вкарва прецизно в неподвижния контакт (гнездо), фиксиран към шкафа. Венчелистчетата на контакта на лалето еластично захващат неподвижния контактен прът, образувайки високонадеждна електрическа връзка с ниско-съпротивление.
При отваряне на веригата или по време на поддръжка, работният механизъм прибира контактното рамо, издърпвайки контакта лале от неподвижния контакт, като по този начин прекъсва веригата.
5. Обобщение и сравнение
| Компоненти | Алтернативни имена/често срещани имена | Състояние на движението | Основни функции | Типични места за монтаж |
|---|---|---|---|---|
| Контакт със сливов цвят | Подвижен контакт, контакт с венчелистчета | Подвижен (движи се с роботизираната ръка) | Осигурява гъвкав контакт и само{0}}почистване, действайки като повърхност за директен контакт. | Монтира се в края на контактното рамо |
| Стационарен контакт | Стационарна контактна основа, проводима основа | Фиксирана (неподвижна) | Осигурява стабилна съединителна повърхност за приемане на контакта на короната. | Закрепен към отделението за шини или контактната кутия на разпределителната уредба |
| Контактно рамо | Проводимо рамо, дърпаща щанга | Подвижен (задвижван от механизъм) | Поддържа и задвижва контакта на короната, служейки като мост за електрическа проводимост и предаване на мощност | Свързан към подвижния краен изход на тялото на прекъсвача |
В обобщение: контактното рамо действа както като задвижващ механизъм, така и като опорна структура, носейки „интелигентния терминал“ на контактната глава на лалето за вмъкване или изваждане от фиксирания стационарен контакт, като по този начин завършва свързването и изолирането на веригата. Този дизайн на „контактна глава на лале + цилиндричен стационарен контакт“ е една от основните технологии за постигане на висока надеждност и-безпроблемна работа в съвременната разпределителна уредба със средно{3}}напрежение.
