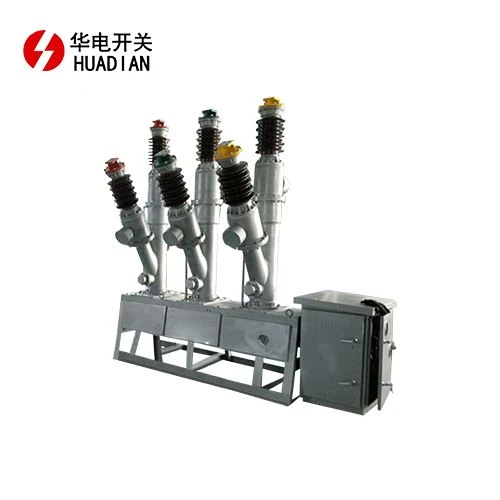

LW8-40.5 Външен прекъсвач със серен хексафлуорид

Преглед:

LW8-40.5 Външен прекъсвач със серен хексафлуорид трифазен AC 50Hz външно електрическо оборудване с високо напрежение; подходящ за управление и защита на номинално напрежение 40.5kv преносна и разпределителна система; може също да се използва за свързване на прекъсвачи и отваряне и затваряне на кондензаторни батерии; и може да се прикрепи към токов трансформатор за измерване и защита

Структура:

LW8-40.5 Външен прекъсвач със серен хексафлуорид е конструкция от порцеланова колона, трифазна отделна, всички имат независима камера за гасене на дъга под налягане и трифазният газ е свързан чрез медна тръба.

LW8-40.5 Външен прекъсвач със серен хексафлуорид се състои от порцеланова бутилка, токов трансформатор, дъгогасител, адсорбор, трансмисионна кутия, свързващ прът, шаси и пружинен механизъм за задействане.

Предимство:

а. Отлична производителност на счупване, използване на пожарогасител със сгъстен въздух, кратко време на изгаряне на дъгата, дълъг електрически живот;

b. Под номиналното напрежение 25 kA непрекъснато се прекъсва 20 пъти без поддръжка и газът серен хексафлуорид не се заменя;

° С. Надеждна изолация, въздушно налягане при нулево габаритно налягане може да издържи 40,5kv 10 минути;

д. Висока механична надеждност, силна способност за затваряне, честа работа;

д. Отваряне и затваряне на кондензаторна батерия ток 400 ампера без повторно запалване;

f. Нарежете дългата линия 25, 50 км без повторно запалване;

ж. Проста структура, малък размер, без цикъл на поддръжка е дълъг.

Нормални условия на употреба:

Надморска височина: не повече от 2500;

Ориз; Висок прототип 4000 метра;

Температура на околната среда: -30 градуса ~ плюс 40 градуса (специални изисквания -40 градуса - плюс 40 градуса);

Относителна влажност: средната дневна стойност е не повече от 95 процента, средната месечна стойност не е повече от 90 процента (25 градуса);

Скорост на вятъра: не повече от 35 m / s; III степен на замърсяване;

Разстоянието за изкачване на порцеланова втулка е 1050 mm (1320 mm) (номиналният коефициент на пълзене е не по-малък от 25 mm/kv).

Слънчева светлина: 0.1w/cm2;

Ледено покритие: 10 мм (макс.)

Сеизмични условия: вертикално ускорение 0.3g;

Хоризонтално ускорение 0.15g (макс.)

Няма запалими вещества, опасност от експлозия, химическа корозия и силни вибрации.

Основните технически параметри на прекъсвачите:

Очертание на продукта и монтажни размери:

（Единица: mm）
